Kuidas uksehing lahti võtta ja kokku panna (2)

Lahendus

Enne mis tahes hooldustoiminguid lülitage seade välja ja ühendage toitepistik pistikupesast lahti.

Seadmete teisaldamisel olge alati ettevaatlik, raskete seadmete jaoks on selle teisaldamiseks vaja kahte inimest.

Kasutage alati kaitsekindaid ja kinniseid jalatseid.

Pange tähele, et iseremondimisel või mitteprofessionaalsel remondil võivad olla ohutuse tagajärjed, kui seda ei tehta õigesti

KUIDAS ukseluugi lahti võtta ja kokku panna

1. Kate

Katte tõstmiseks tõstke käepide üles.

Eemaldage kaks hinge tihvti seestpoolt.

Tõstke kate üles ja eemaldage.

Kokkupanekul korrake neid samme vastupidises järjekorras.

Enne seadmetele sekkumist asetage trumli kohale kaitse, et vältida väikeste osade langemist vanni sisse.

2. Juhtpaneel

Sisestage kruvikeeraja külgmistesse piludesse, nagu on näidatud joonisel, kõigepealt ühelt ja seejärel teiselt poolt, hoides värvi kriimustamise vältimiseks alati kaitset kapi ja kruvikeeraja vahele.

Juhtpaneeli kergeks laiendamiseks hoides allapoole ja vabastades klambrid, kinnitades selle oma kohale.

Tõstke juhtpaneeli esiosa kergelt üles.

Liigutage seda selja poole.

2.1 Kokkupanek

Sisestage juhtpaneelil olevad käigukangid (1) pesumasina külgedel asuvatesse rööbastesse (2).

Pöörake seda ettepoole.

Vajutage juhtpaneeli ettepoole, kuni see on täielikult haakunud.

Avage ülemine lõikerõngas.

Ühendage lahti tihend ülemisest küljest

2.2. Lõõtsa tihend

Eemaldage vasak ja parem külgpaneel (vt asjakohast peatükki).

Eemaldage juhtmestik erinevatest tugedest (tähistatud nooltega).

Avage klamber kruvikeeraja abil, hoolitsedes selle eest, et kummist tihend ei augustuks ega lukustusrõngast puruneks.

Eemaldage lõõts, hoolitsedes selle eest, et 2 alust ei rikuks.

Kokkupanekul.

Määrige kogu sisselaskeava, millesse kahetihend tuleb sisestada.

Määrige sisselaskeavasse sisestatav kaitsekatte tihend.

(Alumist osa nooled ei näita, kuna see on peidetud.)

Pärast kahe istme, sisselaskeava ja kaabli tihendi istme määrimist.

Leidke viitesümboli asukoht sisselaskeava servast.

Võrdlussümboli positsioon paljul tihendil.

Pange tihend sisselaskeava ja keevitatud vanni vahele.

Asetage kaks viidet nii, et need vastaksid.

Ja sisestage kaablikinnitus laadimise sisselaskeavasse.

Määrige lukustusrõnga see osa, mis tuleb sisestada kaitsetihendi sisse
kinnitada see keevitatud vanni külge tihedalt.

Määrige noolega tähistatud kummitihendit.

Sisestage lukustusrõngas kummitihendi ja sisselaskeava vahele.

Veenduge, et kaitsekumm on täpselt sisestatud ja et tugisälg on õigesti paigutatud.

Mõlemalt poolt.

Kontrollige, kas lukustusrõngas on kogu perimeetri ulatuses täiuslikult oma istmesse sisestatud.

Ühendage lukustusrõnga kaks otsa.

Pingutage toruvõtmega (olge ettevaatlik, et rõngas ei puruneks).

Korrake selle lukustusrõngaga tehtud toiminguid nii, et lukustusrõngas kinnitab õõnsuse tihendi sisselaskeava külge.

2.3 Külgpaneelid

Külgpaneelide eemaldamisega pääsete juurde pesumasina kõikidele erinevatele osadele.

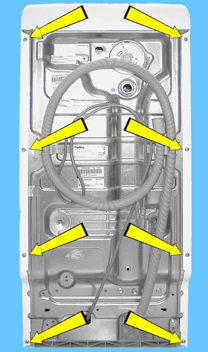

Keerake lahti kruvid, millega fikseeritakse parem või vasak külgpaneel (seade eest vaadatuna) tagapaneelile.

Liigutage seda pesumasina tagaosa poole

nii, et seda saaks joonisel nooltega tähistatud ülemistest juhikutest eemaldada.

2.4 Elektrooniline rõhulüliti

Eemaldage juhtpaneel (vt asjakohast lõiku).

Libistage pistik välja.

Vajutage sakke, mis kinnitavad selle kapi külge, ja eemaldage see.

Tõmmake välja väike toru, mis ühendab selle survekambriga.

Kokkupanekul korrake neid samme vastupidises järjekorras.

Kõigi asendamisel vaadake palun koodi, mis on näidatud remonditava seadme varuosade loendis.

Eemaldage noolega tähistatud kaablitihenditest ukseluku juhtmestik.

Avage lukustusrõngas, mis fikseerib kummitihendi sisselaskeava külge, ja eemaldage see oma istmelt.

Keerake lahti kaks kruvi, mis kinnitavad sisselaskeava tagapaneeli ja esipaneeli külge.

Vasak pool

Keerake lahti kaks kruvi, mis kinnitavad sisselaskeava tagapaneeli ja esipaneeli külge.

Parem pool

Eemaldage solenoidventiilide pistikud (1).

Eemaldage juhtmestiku piiraja (2).

Keerake lahti kaks kruvi, mis kinnitavad toe tagapaneelile (3).

Sisselaskeava kasutamise hõlbustamiseks asetage tugi mootori alla.

Lükake sisselaskeava ettepoole, et solenoidklapi tugi tagapaneelilt välja tõmmata, ja tõstke see veidi üles.

Eemaldage sisselaskeava esipaneelilt.

Vabastage sisselaskeavast paremad ja vasakpoolsed eesmised vedrud.

Eemaldage juhtmete pistik ukse viivitussüsteemist.

Magnetventiilidega sisselaskeava.

Kokkupanekul korrake neid samme vastupidises järjekorras.

2.5 Veeautomaat

Eemaldage juhtpaneel (vt asjakohast lõiku).

Lükake veedosaatori kinnitamiseks kruvikeeraja abil sakki

ühel pool,

siis teiselt poolt.

Eemaldage veedosaator.
